オールダーショウ式蒸留装置
高精度な目皿による安定した蒸留

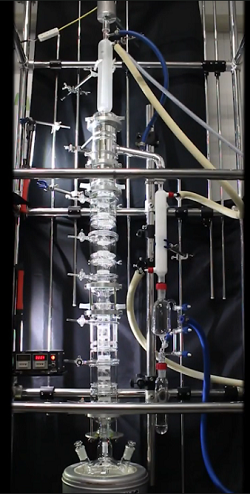

沸点差が大きくない物質の分離操作に用いる蒸留塔です。オールガラス製のため腐食性の強い物質の生成などに最適です。
棚段塔構造をしているため、より確実な気液接触を保った蒸留操作ができます。また、棚段が水平で段効率の変化が少ないので、段効率の計算が簡単です。
特徴
効率の良い蒸留
- 段効率変化が少ないため、段効率の目安を付けることが可能です。
- 正確に平行を出した目皿によって、偏流による影響をなくし効率よく蒸留運転ができます。
熱効率の向上
- ガラス器具をフルジャケットタイプにすることで熱伝達をおさえ、効率の良い蒸留を実現しました。
- メッキ加工を施すことで、放射熱を最小限におさえることが可能です。
- 真空ジャケットの真空度が高いため、保温が長持ちします。
蒸留操作をさらに便利に
- 還流比タイマー・マグネット（オプション）の使用により、還流比を自動制御。
- サンプリングしてGCなどで分析できる気相サンプリングアダプター（オプション）の使用することで、蒸留途中のべーパーを分析できます。
- フィードアダプター（オプション）の使用により、連続運転が可能に。
- フィードラインを加熱することで、高粘度物質の蒸留が可能に。また、フィードラインの自動化により無人化も実現します。
- 温度計ポケット（オプション）で、べーパー温度を採取できます。
その他
- ガラス製のため、耐食性に優れ、蒸留の様子を内部観察できます。
- ノングリース対応のため、物質の混入を防ぎます。
仕様

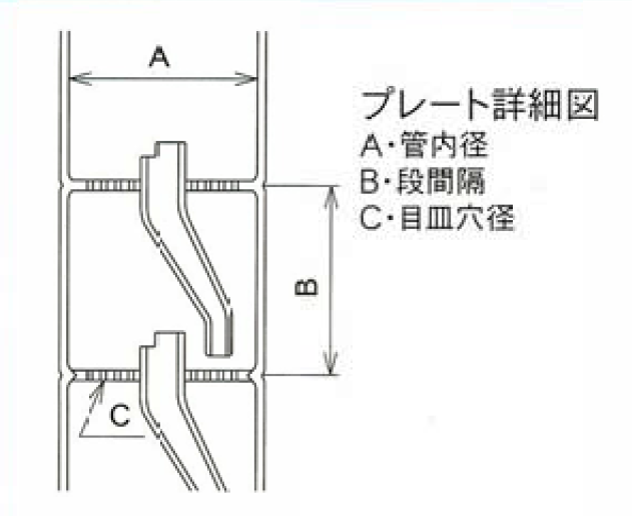

| 呼径 | 段数 | 管内径 (mm) | 段間隔 (mm) | 目皿穴径 (mm) | 開孔比 | |||||
| 25 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ26.4 | 25 | Φ0.8 | 約7％ |
| 32 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ34 | 30 | Φ0.8 | 約6％ |
| 35 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ36 | 35 | Φ0.9 | 約6％ |
| 40 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ41 | 35 | Φ0.9 | 約6％ |
| 50 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ50.2 | 45 | Φ1.0 | 約7％ |
| 80 m/m | 5 | 10 | 15 | 20 | 30 | 50 | Φ78 | 70 | Φ1.2 | 約7％ |
| 100 m/m | 5 | 10 | 15 | 20 | Φ105 | 80 | Φ1.8 | 約10％ | ||
| 150 m/m | 3 | 5 | 10 | 15 | Φ155 | 150 | Φ1.6 | 約11％ | ||
| 200 m/m | 3 | 5 | 7 | 10 | Φ201 | 150 | Φ2.0 | 約9％ | ||
蒸留塔の違いによる比較
| 規則充填物 | オールダーショウ (棚段塔) | 不規則充填物 (ホウケイ酸ガラス製) |
|
 |  |  |
|
| 処理量 | 大 | 中 | 小 |
| 圧力損失 | 小 | 大 | 充填の仕方により変化しやすい |
| 耐腐食性 | 弱 | 強 | 強 (ガラス、磁性充填物以外なら弱) |
| 塩(固形) | 目詰まりが起こる可能性がある | 析出しても穴を塞ぐ確率は低く、 運転不能になりにくい | 析出すると、偏流等の蒸留の性能低下が 起こりやすい |
| 塔内温度測定 | 不可 | 可 | 不可 |
| 洗浄 | ガラスに傷が入るため、 オーバーホールは基本的に不可 | シリコーンを含まない有機物の場合に、 釜入れして固着物を焼き飛ばすことも可能 | オーバーホールが基本的に可能 |
| 高さ | 分離効率が高く、 塔高を低く抑えることができる | 表面張力が大きい物質(水など)の場合、 目皿の開口比を大きくして一段の高さを 高くする必要がある | 分離効率が低く、 塔高が高くなる可能性がある |
| 高さ比較 | 低 | 低 + α | 高 |
※上記の表はガラスカラムを使用した場合の一般例です。条件によって内容が変わることがあります。ご参考までにご利用ください。
動画紹介
-
オールダーショウ式蒸留装置

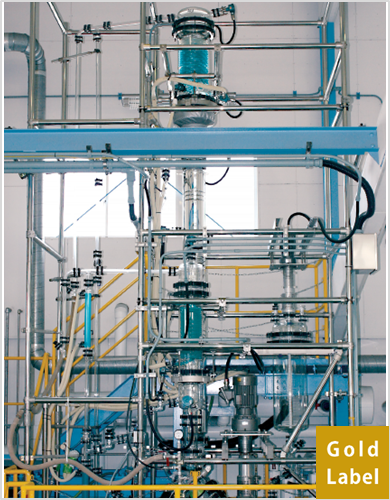

特注製品（Gold Label）
ご希望の仕様に合わせてカスタマイズ可能です。
お客様のイメージを形にするため、お客様と一緒に考え、最適なご提案をいたします。
製品納入業界
化学、製薬、健康食品、廃液処理業者（リサイクル）、学校、工業用オイルメーカー、受託（化学）
選ばれる理由
- スケールアップのデータが取りやすく、システムでご提案します。
- 最大200Aまで製作、大型オールダーショウ蒸留装置を導入いただけます。
- 処理量に見合った還流器を選定し、大小様々なスケールにご対応します。

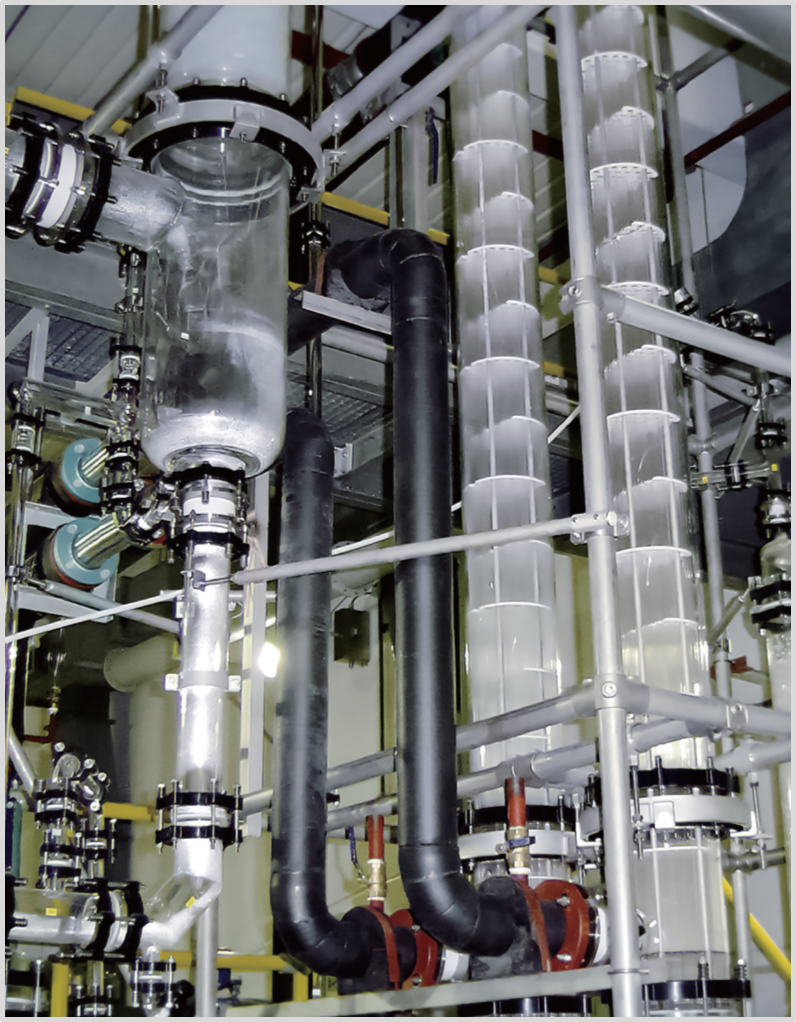

導入事例
旭化成株式会社 様
地域： 日本－宮崎県延岡市
製品： オールダーショウ（棚段塔）式蒸留装置
