昇華精製装置 SU-45-800 | 精製 | 理化学用ガラス機器の制作・販売【旭製作所】

炉芯管からヒーター、排気系、温調器等の付帯設備まで、必要な機器を全て一体化した昇華精製装置です。

材料を効率よく加熱できる面状ヒーターを複数設置。温度調節器によって細やかな温度調節を可能にしたことで、理想の温度分布を実現します。

また、搭載しているドライポンプやターボ分子ポンプなどの排気系は全てドライであるため、異物の混入を抑制することができます。

特徴

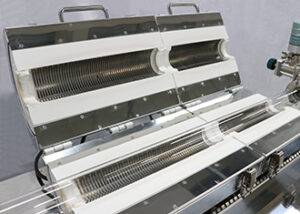

AGI製の面状ヒーターは、コイル式のヒーターに比べて発熱体面積が大きく、広範囲を均一に効率よく温めることができます。
また、断熱材への熱のこもりを抑え、ワット密度を高くとることが可能です。

高真空（10^-4 Pa オーダー）での運転が可能です。

全てのポンプが水や油を使わないドライポンプ。さらには、トラップが真空ポンプへの有害物質の混入を防ぎ、よりクリーンで安全な環境での実験を可能にします。

加熱側6個、加温側4個のヒーター及び温調器が、理想の温度分布や温度カーブを実現します。

炉芯管	材質：石英ガラス外径 Φ45 × 内径 Φ41 × 800 mm
処理量	～ 10 g
電気炉	・加熱側ヒーター × 6個 (上下2分割式面状ヒーター構造)　最高使用温度　500℃ (常用100 ～ 450℃) ・加温側ヒーター × 4個 (上下2分割式面状ヒーター構造)　最高使用温度　500℃ (常用100 ～ 450℃)

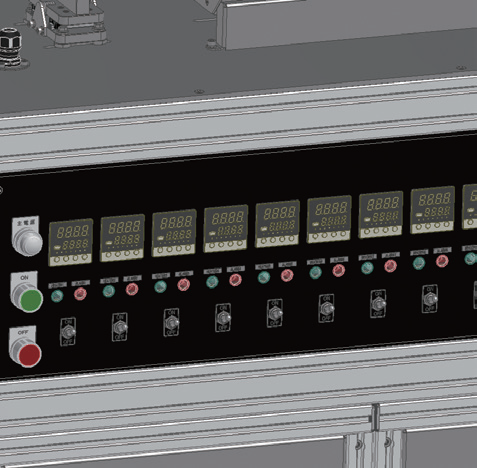

温度調節方式	温度調節器　オートチューニング付PID制御出力電圧連続制御方式

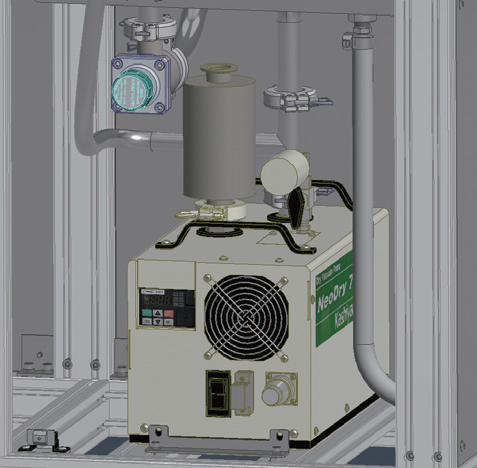

高真空排気装置	ターボ分子ポンプ (空冷式)　1台ドライ真空ポンプ　1台
真空計	1台
到達真空度	10-4 Pa オーダー

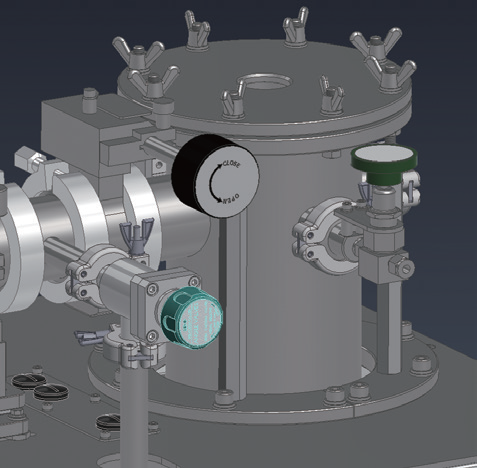

冷却トラップ	液体窒素用 (分割式1式)、冷却水用 (1式)
キャリアガス導入部	窒素パージバルブ (SS-4BRG) 接続口径 1/4 (Φ6.35 mm)
窒素	窒素流量 (500 mL/min)、接続口 (Rc1/4) 装置内使用圧力 0.02 MPa (減圧弁により設定)
装置電源	3相　AC 200 V
本体サイズ	幅 1500 × 高さ 1340 × 奥行 500 mm
重量	350 kg

【特注対応】
・炉芯管の材質はホウケイ酸ガラスに変更できます。
・ヒーターブロック数は変更できます。

【安全対策】
・温度異常時：ヒーター電源を遮断し、警報ランプを点灯します。
・停電時：停電後、復電しても自動起動しません。ターボ分子ポンプは2秒以上の停電で回生制動し自動停止します。
・非常停止：主電源のOFFにより、全装置の電源を遮断します。

少量の基礎研究に！中が見える！ラボ用昇華精製装置

炉芯管	石英ガラス製内径 Φ23 mm × 有効長 450 mm
処理量	100 mg ～ 1 g (Max)
ヒーターブロック数	1 ～ 4個 (標準2個)
ヒーター方式	石英製管状ヒーター (内視可) 最高使用温度 500℃ (常用使用温度 400℃)
温度調節方式	オートチューニング付PID制御
電力調節方式	位相制御方式 (ヒーター個別制御)
サイズ：昇華部	715(W) × 165(D) × 175(H) mm
サイズ：温調ボックス	100(W) × 310(D) × 265(H) mm (1台)
電源容量	Φ3　AC 200 V　40 A (Max) 50/60 Hz (排気系を除く)
オプション	ドライ排気、ガスフロー、内温調節、試料導入装置、真空計、追加ヒーター・温調器、電圧変更、排気系その他
